手軽に設置する赤外線無人撮影カメラ
赤外線PIRセンサーで人や動物の動きを検知し、自動で撮影を行なう屋外用カメラです。乾電池で動作するため配線工事が不要で、手軽にさまざまな場所へ設置して防犯や動体検知に活用いただけます。
PIRセンサーで人、動物を自動撮影、赤外線無人撮影カメラ
7/1発売予定
6
3
- DIGI＋
- DIGI＋
主な特長

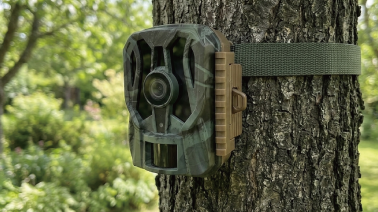

配線不要で設置場所を選ばない自由設計
電池式で駆動するため、電源ケーブルの接続は不要。コンセントの位置に縛られることなく、設置したい場所へ自在に取り付けられます。屋外の樹木や柱、倉庫など、電源確保が難しい場所でもすぐに運用可能。配線作業の手間を省きながら、必要な場所をしっかりと見守ります。
赤外線センサーで動きを検知して自動撮影
赤外線センサーが被写体の動きを検知し、人や動物の動きに反応して自動で撮影・録画を開始します。常時操作する必要がなく、無駄な撮影を抑えながら、重要なシーンを残します。

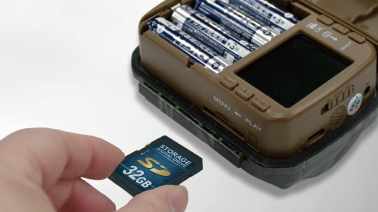

記録はSDカードへ。確認・保存もスムーズ
撮影した写真や動画はSDカードに保存されます。本体の画面で確認するだけでなく、カードを取り出してパソコンなどの端末に接続するだけで、データの確認やコピーが簡単に行えます。現場での回収後もスムーズに管理でき、記録の整理や共有にも便利です。

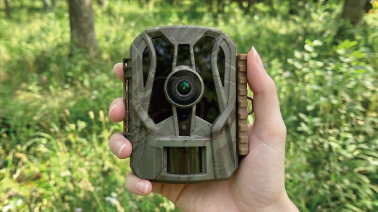

自然に溶け込む迷彩色
本体には迷彩柄を採用。森林や草地などの環境に自然に溶け込み、周囲に違和感を与えない外観です。野生動物の観察用途はもちろん、防犯や監視目的でも存在を目立たせないようにした、対象に警戒心を与えにくいデザインです。
注：本体の迷彩柄は生産工程上、商品画像と異なる場合があります。

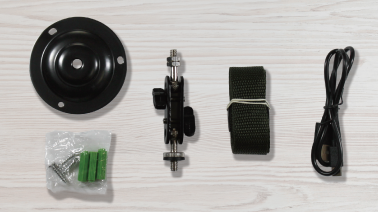

さまざまな設置場所に対応した付属品
柱や木の枝などに巻き付けて固定できるベルトに加え、台座とスタンドを使った据え置き設置にも対応。ネジやアンカーも付属しているので壁面へのしっかりした固定も可能です。USBケーブルも同梱しているので、データの移行もスムーズに行えます。屋外・屋内を問わず、様々な環境に柔軟に対応できる便利なセットです。
屋外使用に耐える防水防塵設計
IP65規格の防水防塵性能を備えており、雨や粉塵が舞うような屋外環境でも安心して使用可能です。
注：完全防水ではありません。豪雨が続く場所や、水没の恐れがある場所への設置は避けてください。
製品仕様
| 項目 | 内容 |
|---|---|
| イメージセンサー | 100万画素 CMOSセンサー |
| レンズ | 視野角約80°、Auto IR Filter |
| デイナイト機能 | ○ |
| 最低照度 | 3lm/m² |
| 最低シャッター速度 | 1/30秒 |
| 動画解像度 | 2K、1080P、720P、Smart Best Video(1080P) |
| 動画形式 | MP4 |
| 静止画解像度 | 36MP、28MP、20MP、12MP、5MP、1MP、Smart Best Photo(5MP) |
| 静止画形式 | JPG |
| ディスプレイ | 2.0インチ TFT液晶モニター |
| スピーカー | 内蔵スピーカー 1W 8Ω ×1 |
| 対応SDカード | SDカード（128GBまで） 注：Class 10以上（UHSスピードクラス3［U3］推奨） |
| インターフェース／スロット | USB Type-C端子、SDカードスロット 注：DC端子は本製品では使用しません。 |
| ネジ穴 | 1/4インチ |
| 電源 | アルカリ乾電池単3形 × 4、動作時間：約5日（設定：フォト＋ビデオモード、写真連続撮影3枚（36MP）、ビデオ1分（2K）） 注：動作時間は実際の使用状況により異なります。 |
| 使用環境 | 温度：-20℃〜 60℃ ・ 湿度：最大75%（結露なきこと） |
| 保存環境 | 温度：-30℃〜 65℃ ・ 湿度：最大75%（結露なきこと） |
| 外形寸法 | （W）約95 ×（D）約64 ×（H）約109mm |
| 質量 | 175g（アルカリ乾電池を除く） |
| 付属品 | USBケーブル、固定バンド、スタンド一式、スタンド固定用ネジ × 3、アンカー × 3 |
注：
- 本製品の仕様は都合により記載内容を予告なく変更することがあります。あらかじめご了承ください。
- すべてのデータは当社測定条件によります。
動画の最大コマ数は状況により変動します。
- ファイルの種類 / 記録データ/ 設定 / サイズ / 形式 / 記録状態等によっては、操作・再生など行えない場合があります。
- アルカリ乾電池、SDカードは別売となります。
- 記載の社名および製品名は、各社の商標または登録商標です。
- 液晶画面について
以降の内容は、液晶画面の特性によるもので、故障ではありません。一部に常時点灯、または常時点灯しない画素が存在する場合があります。
- 明るさにむらが生じる場合があります。
- 太陽光、ライトなどが当たると画面が見えにくくなります。

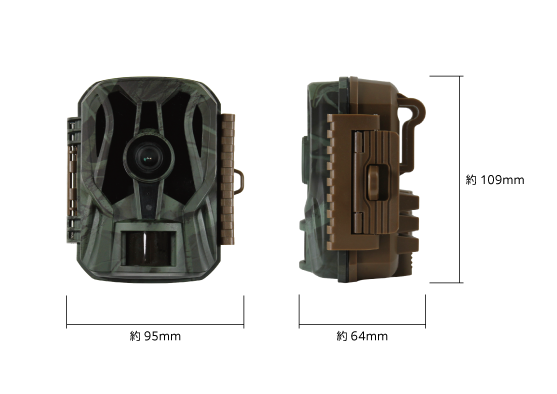

本体サイズ

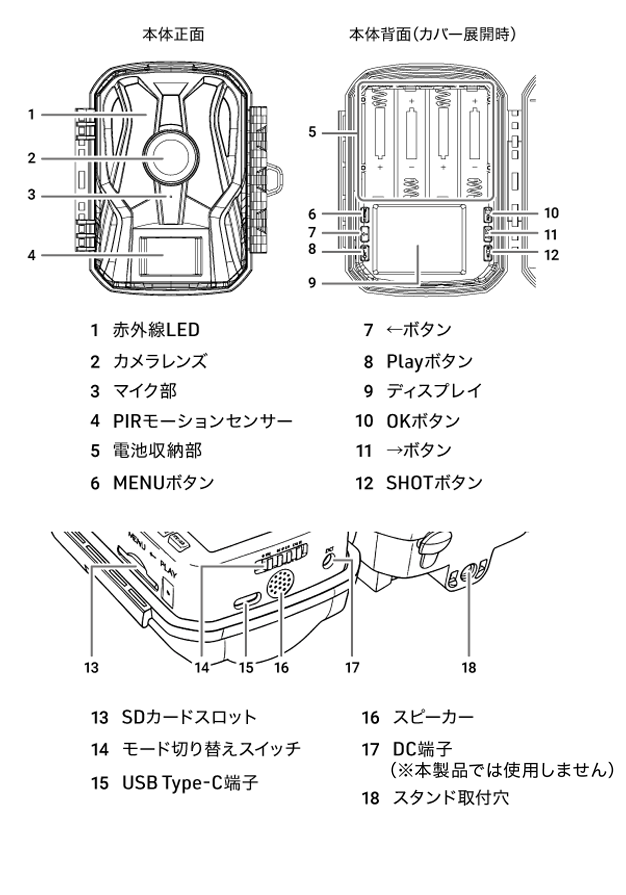

各部名称

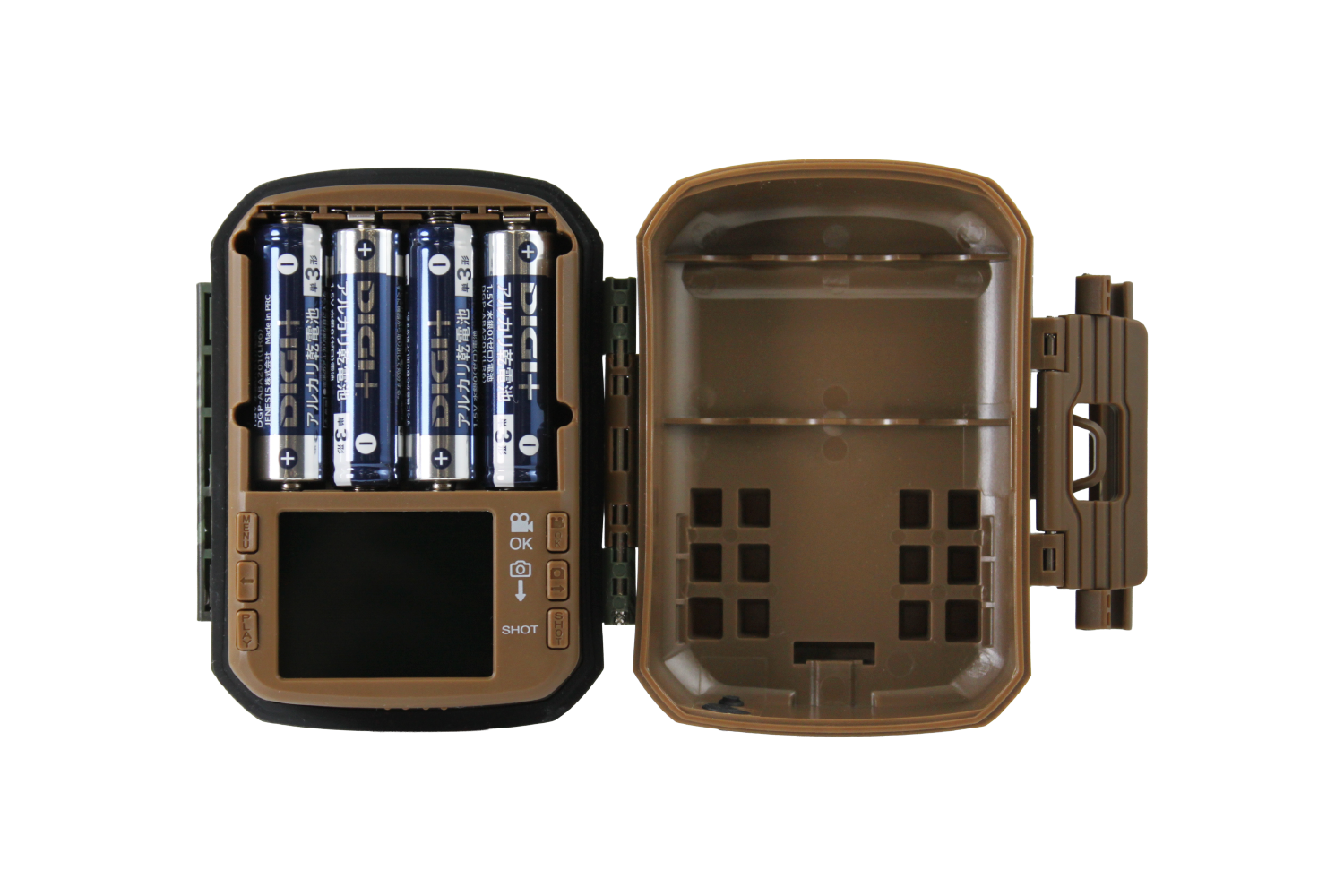

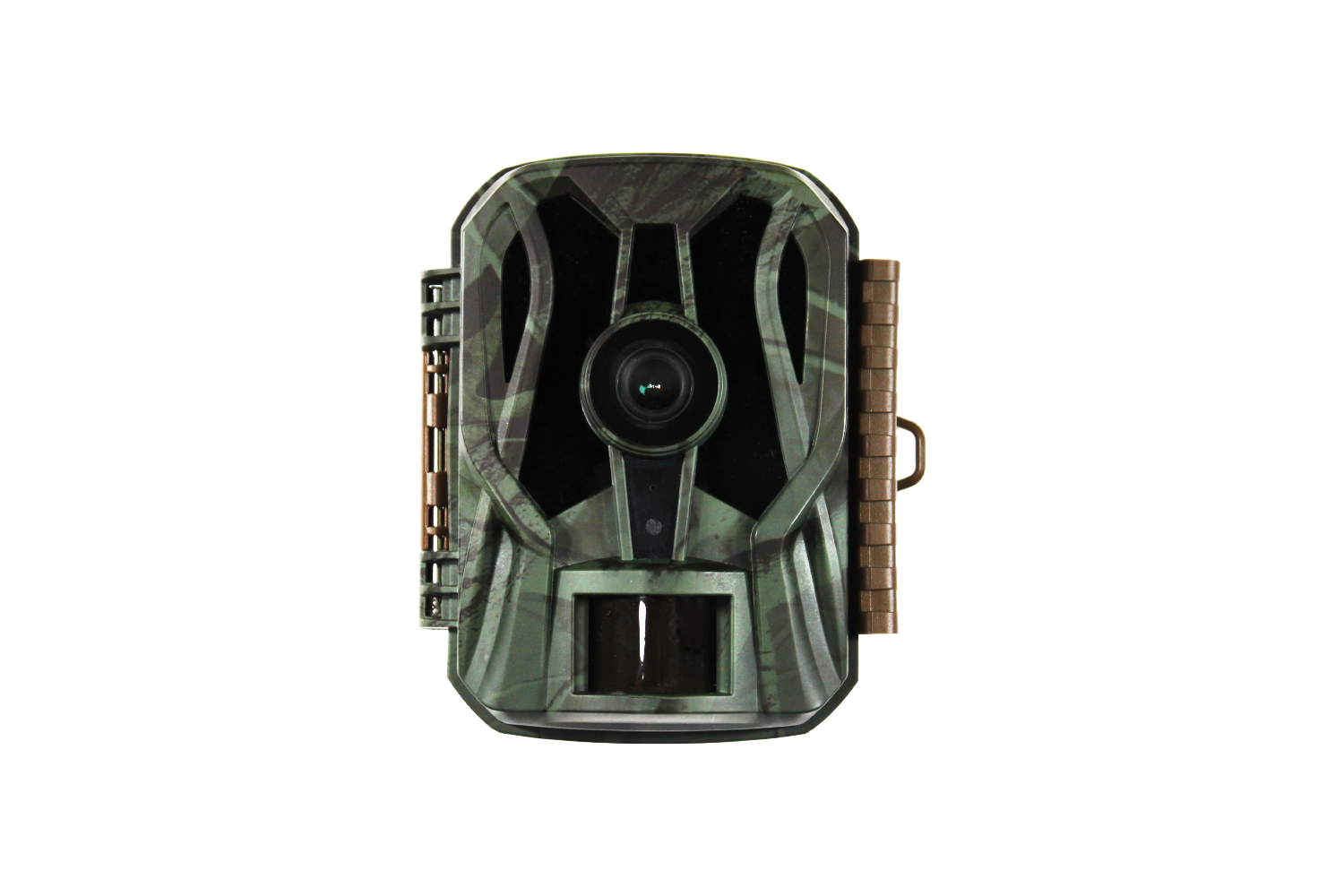

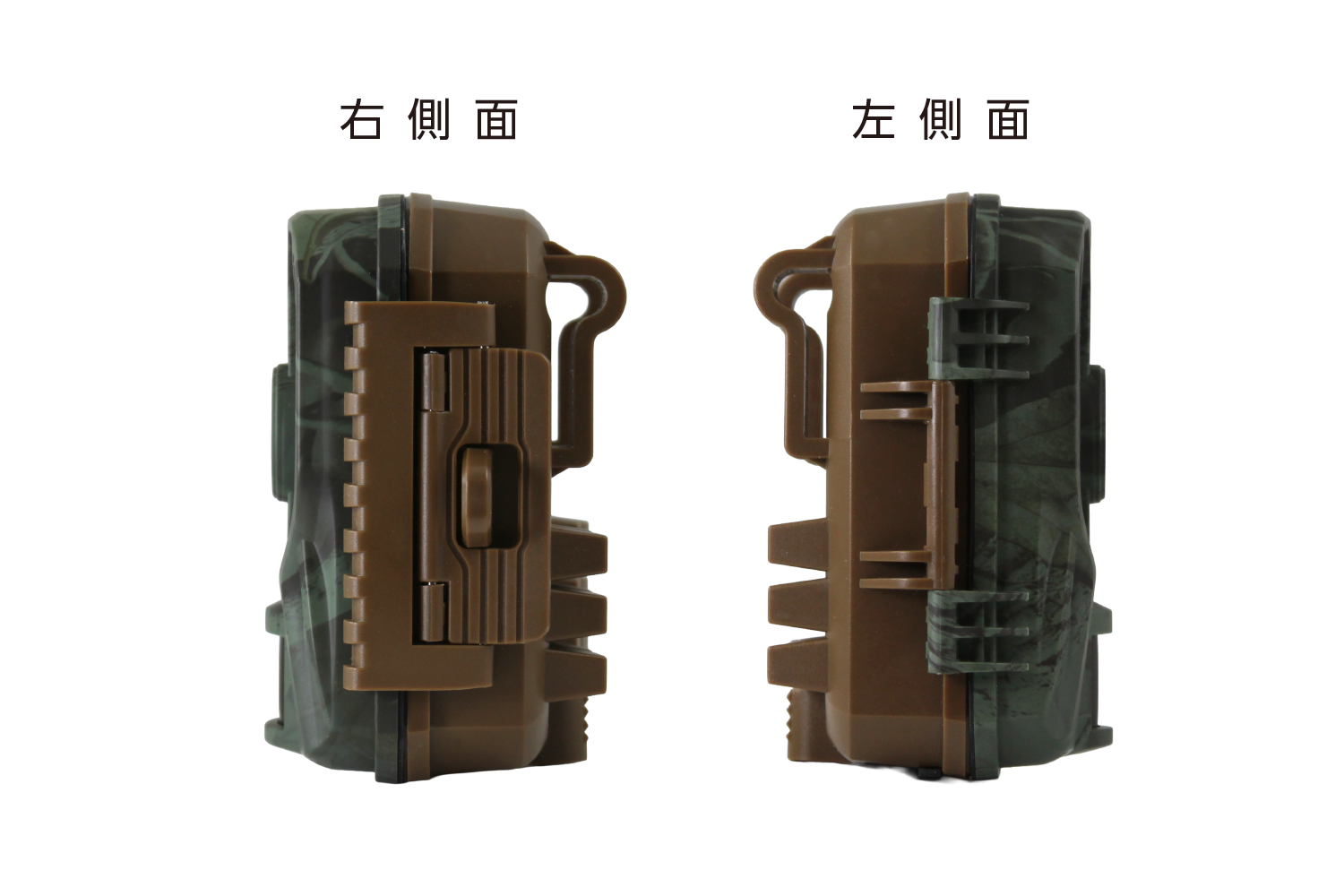

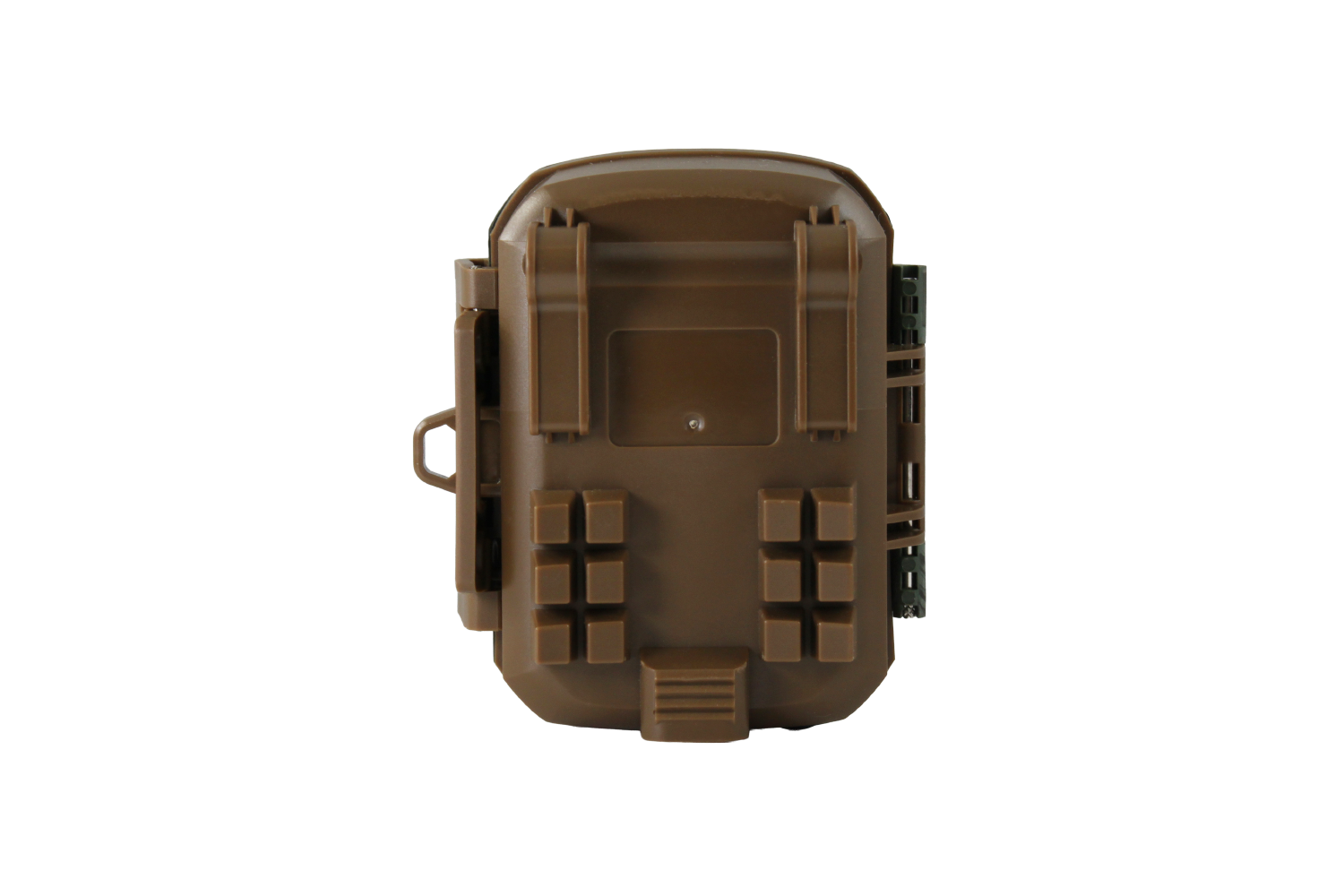

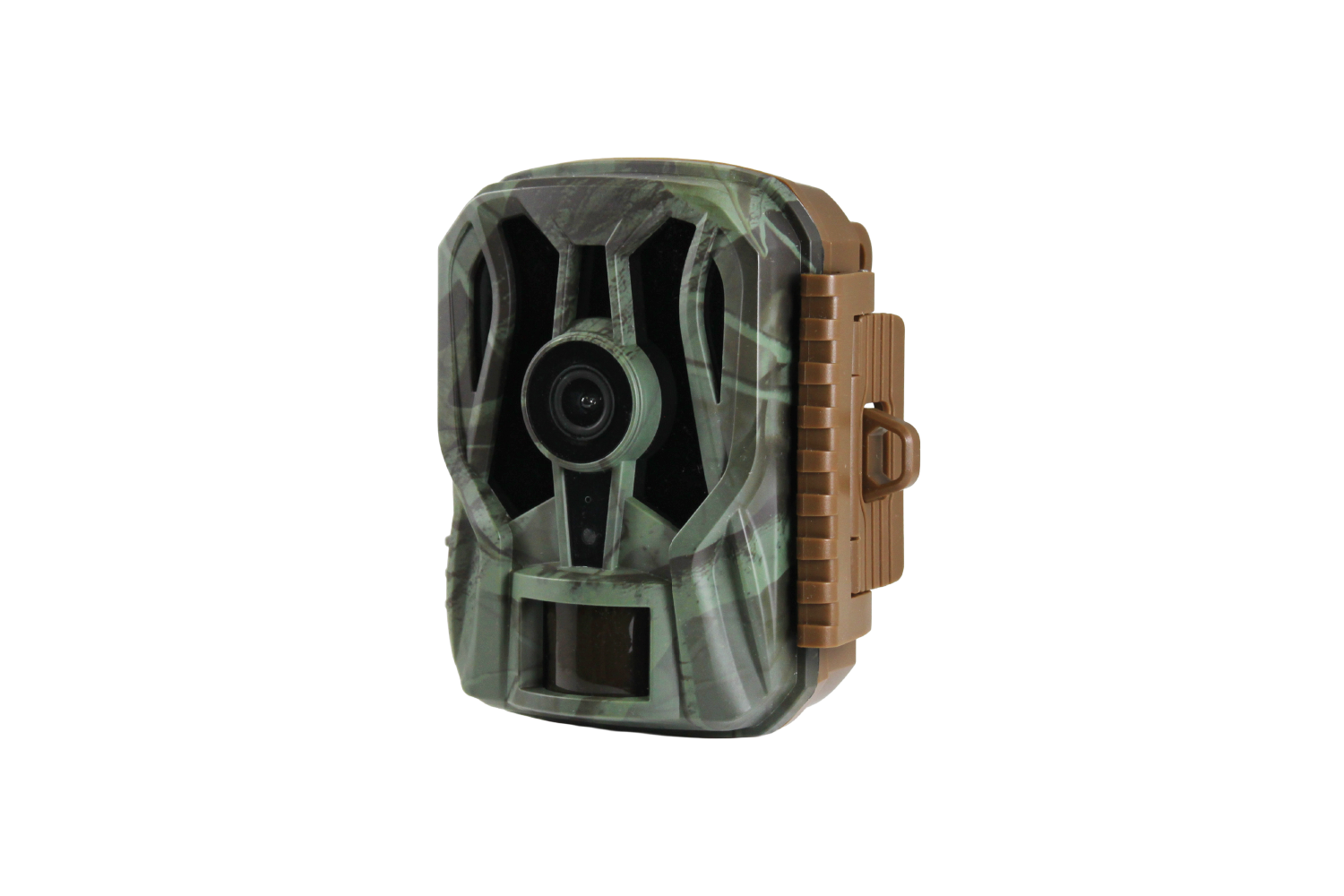

製品写真
製品プロフィール
- DIGI＋
- DIGI+赤外線無人撮影カメラ DGP-IRC01
- 9,980
